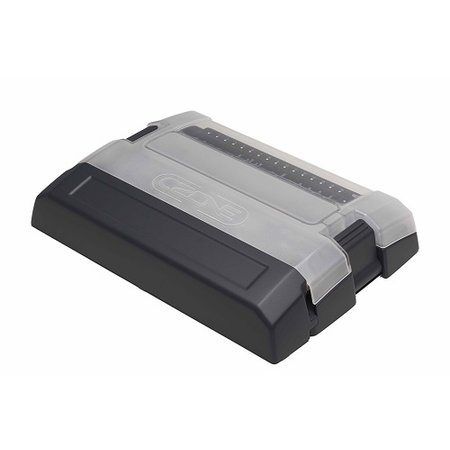

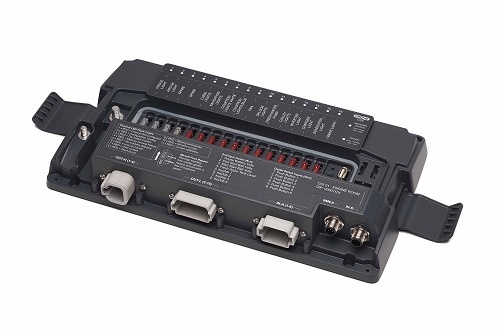

CZone DC Combination Output Interface (COI) met connectoren - CZone
De Combination Output Interface (COI) voor het CZone netwerk combineert meerdere inkomende en uitgaande aansluitingen in één module. Het biedt een compacte, slimme vervanging voor traditionele DC-zekeringkasten en schakelpanelen met digitale schakeltechnologie. Deze variant is inclusief de benodigde connectoren.
Compleet CZone-systeem met 30 kanalen

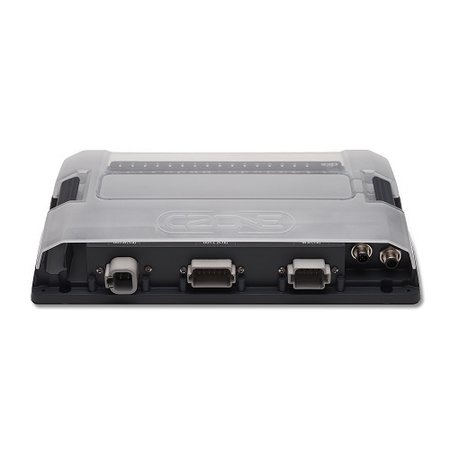

De COI heeft in totaal 30 kanalen. Daaronder vier 25A uitgangskanalen, twaalf 10A (dimbaar) uitgangskanalen en acht analoge ingangen (positief of negatief schakelen, 0-32V, 0-1000 Ohm weerstand, 4-20 mA stroom). De COI is een compleet CZone-systeem in één stevige behuizing. Het vormt een kostenefficiënte, ruimtebesparende oplossing. De installatie is makkelijk, door het kleine aantal aansluitpunten in combinatie met standaard ‘plug & play’ Deutsch-connectors.
Ook voor grote toepassingen één compacte Output Interface: de COI
Deze Interface is van Mastervolt / CZone. Eerstgenoemde is een voorloper in digitaal schakelen, met de bekende CANbus technologie waarbij één enkele datakabel verschillende schakelgroepen bestuurt. Voor grote toepassingen zijn gemiddeld vijf aparte Output Interfaces nodig die tientallen apparaten aansturen, waaronder timers en dimmers. De Combination Output Interface gebruikt echter slechts één compacte 30-kanaals kast voor alle benodigde uitgangen.
Zekering 'management'

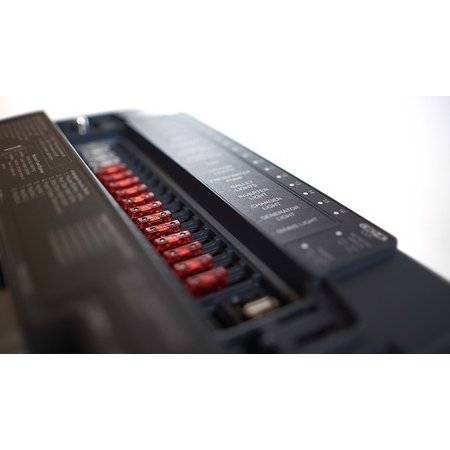

De COI biedt verder een zekering en bypass voor iedere uitgang conform ABYC- en CE-eisen. Elke ATC zekering is makkelijk verwijderbaar voor het isoleren van een stroomcircuit, en verplaatsbaar in een andere positie voor het creëren van een bypass. Om de verschillende zekeringen makkelijk te kunnen herkennen, zijn er zelfklevende zekeringlabels. Deze kunnen worden gedrukt volgens klantspecifieke eisen. De zekeringen zijn beschermd door een (doorzichtige) kunststof kap. De toegang tot deze zekeringen is eenvoudig; via twee klemmen een de zijkant. Rode en groene indicatie LEDs geven de status van elke uitgang weer.
Inclusief: USB-poort, optimale betrouwbaarheid, afdekplaat, hoge capaciteit

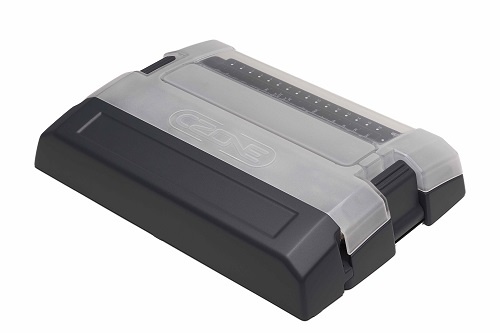

Om optimale betrouwbaarheid te garanderen biedt de Combination Output Interface verschillende zekeringniveaus in de vorm van software, hardware en mechaniek. De behuizing is IPX5 waterbestendig. Optioneel is een afdekplaat leverbaar om de kabelwartels te verbergen. Voor extra gebruiksgemak én om eenvoudige updates te faciliteren, is er een USB-poort. Met de hoge capaciteit van 150 Ampère biedt de COI daarnaast voldoende stroom voor alle moderne huishoudelijke apparaten die zijn aangesloten op het boordnet.
CZone COI is eveneens inclusief...
... enkele hoogvermogenskanalen voor de aansturing en feedback van bijvoorbeeld pompen, zonder extra bekabeling. Zes digitale schakelingangen (zoals voor ruitenwisser en claxon), acht analoge ingangen (zoals voor startaccu, brandstofniveausensor, enzovoort), twaalf 10A uitgangen voor lage vermogens (zoals voor instapverlichting en ankerlicht) en vier (25A) uitgangen voor hoge vermogens (lens- en waterpompen).
Interface in combinatie met CZone touchscreen
Samen met een CZone touchscreen bestuurt u het boordsysteem vanaf één centrale locatie. Denk aan de CZone Touch 10 of de CZone Touch 5. Of eventueel aan een multifunctioneel beeldscherm van B&G, Furuno, Garmin, Lowrance of Simrad. Kortom, met behulp van de touchscreen biedt de COI een zeer veelzijdige, eenvoudige, intuïtieve controle over steeds complexere systemen, voor elke toepassing.
Specificaties
Aantal kanalen: 30
Uitgangskanalen (hoogvermogen): 4 x 25A
Uitgangskanalen (laagvermogen): 12 x 10A (dimbaar)
Analoge ingangen: 8 (positief of negatief schakelen, 0-32 V), 0-1000 Ohm weerstand, 4-20 mA stroom
Communicatieprotocol: NMEA 2000
Bewaking stroomcircuit: alle 16 uitgangskanalen
Circuitbeveiliging: configureerbare elektronische zekering + conventionele zekering en bypass
Extra bewaking: 2 spanningssensoren (op belangrijkste aansluitbout (positief) en NMEA 2000 vermogen)
Digitale schakelingangen: 6 digitale ingangsschakelaars met backlight via digitale verdeelbox
Max. continu stroom: 150 A bij 40 °C (afnemend > 40 °C)
Stroomverbruik NMEA 2000: 250 mA bij 12 V, 180 mA bij 12 V standby
Connectoren: Deutsch
Stroomvoorziening: M8 (5/16”) aansluitbout positief, M6 (1/4”) aansluitbout negatief
Voedingsspanning: 9-32 V (met aan/uit indicatie en spanningsbewaking)
Lenspomp circuits: 4 hoogvermogen kanalen: geïntegreerde handmatige bediening en 'pomp loopt' detectie
Beschermingsgraad: IPx5 (gemonteerd op 0° +/- 90°)
Afmetingen (incl. optionele afdekplaat): 338 x 235 x 62 mm
Gewicht: 1,9 kg
Certificering: CE, ABYC, NMEA
Er is ook een Combination Output Interface zonder connectoren: voor refit of service doeleinden. Zie de Productsuggesties of vraag naar de mogelijkheden.
