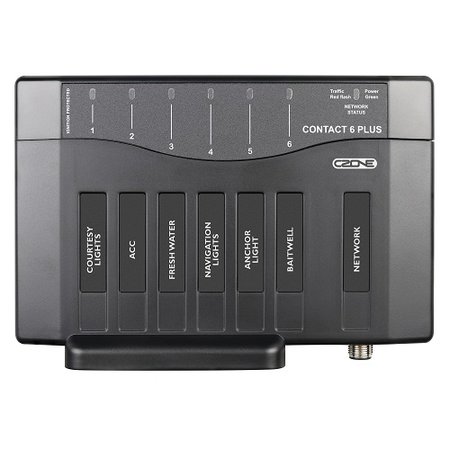

CZone Contact 6 PLUS Interface DC - CZone
Let op: Deze CZone Contact 6 PLUS is langere tijd niet leverbaar. We kunnen u een alternatief aanbieden of u kunt bij ons informeren naar de levertijd. De levertijd nu (8 maart 2023) lijkt langer te zijn dan 6 maanden.
De CZone Contact 6 PLUS een robuuste, betaalbare digitale schakeloplossing. Met zes stevige gezekerde 15A-uitgangen met ontstekingsbeveiliging en met bypass circuit voor systeemredundantie. De Contact 6 PLUS kunt u aansluiten op een bestaand CZone-systeem, maar óók installeren als afzonderlijke unit, met een waterdicht CZone of ander keypad / display. Daarnaast is deze interface een betaalbare uitbreidingsmodule voor grotere CZone-systemen.
Combinatie met waterdichte CZone Keypad
De Contact 6 PLUS werkt voor alle belangrijke merken maritieme kaartplotters en in combinatie met multifunctionele displays. Denk aan het waterdichte CZone keypad in een robuuste IPx7-waterdichte behuizing, te gebruiken zonder deel uit te maken van het NMEA 2000 netwerk (Stand-Alone, zie verderop in deze tekst) of juist wél als onderdeel van dit netwerk (meer uitleg eveneens onderaan deze tekst). Meer informatie over het CZone Keypad: kijk bij de Gerelateerde producten (volgt).
LEDs, lage stroomopname, circuitdimming, spanningsbewaking, configuraties en méér
Deze digitale CZone schakeloplossing is veelzijdig, met veel gunstige kenmerken. Zo biedt deze interface LED's voor het weergeven van de status van alle uitgangen * een ultralage stroomopname * circuitdimming en soepele startmogelijkheden * geïntegreerde timers voor circuits (zoals tanks voor levend aas) * spanningsbewaking op het NMEA 2000-netwerk * een ingebouwde belastingafschakeling: deze schakelt niet-noodzakelijke belastingen uit voor een langere accu levensduur * via DIP-switch instelbare standaardconfiguraties * en automatische detectie en waarschuwing van/bij doorgebrande zekeringen.
Betaalbaar, eenvoudige installatie met minder aansluitingen
Het CZone Contact 6 PLUS systeem vermindert zoals vermeld de stroomvraag van kleine elektrische systemen, maar biedt desondanks genoemde eigenschappen zoals timerfuncties en belastingafschakeling bij spanningsval. Dit innovatieve schakelsysteem is betaalbaar, eenvoudig te installeren en biedt een grote betrouwbaarheid met minder aansluitingen dan een conventionele installatie.

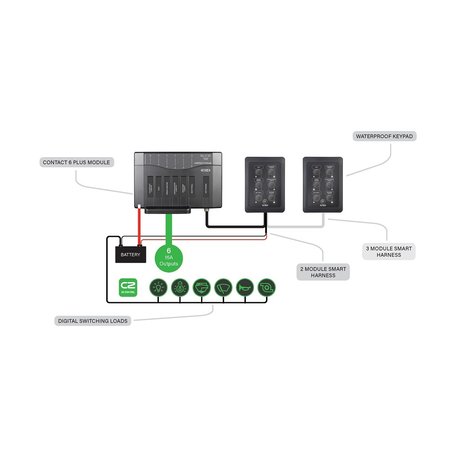

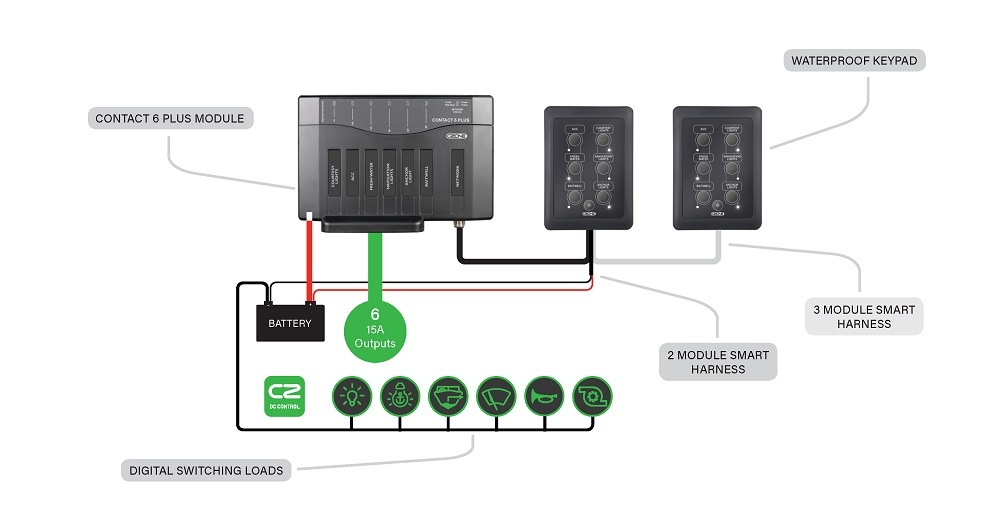

Systeemvoorbeeld 1 | Contact 6 PLUS in Stand-Alone netwerk
In dit geval is er géén volledig NMEA 2000-netwerkbackbone nodig. De Contact 6 PLUS en waterdichte keypad fungeren als netwerk met behulp van de Smart Harnesses (zie afbeelding). Deze laatste is verkrijgbaar in een 2- en 3-module versie, perfect aansluitbaar met de Contact 6 PLUS-module en één of twee waterdichte keypads met zes of twaalf schakelstanden.

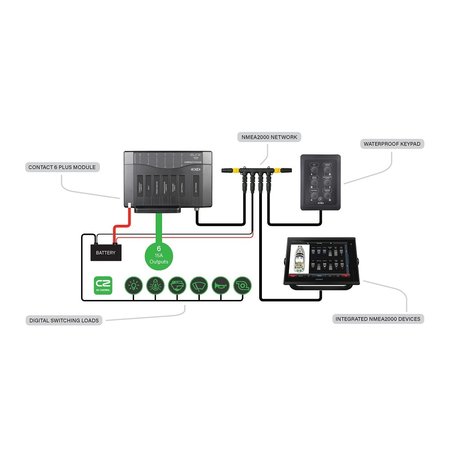

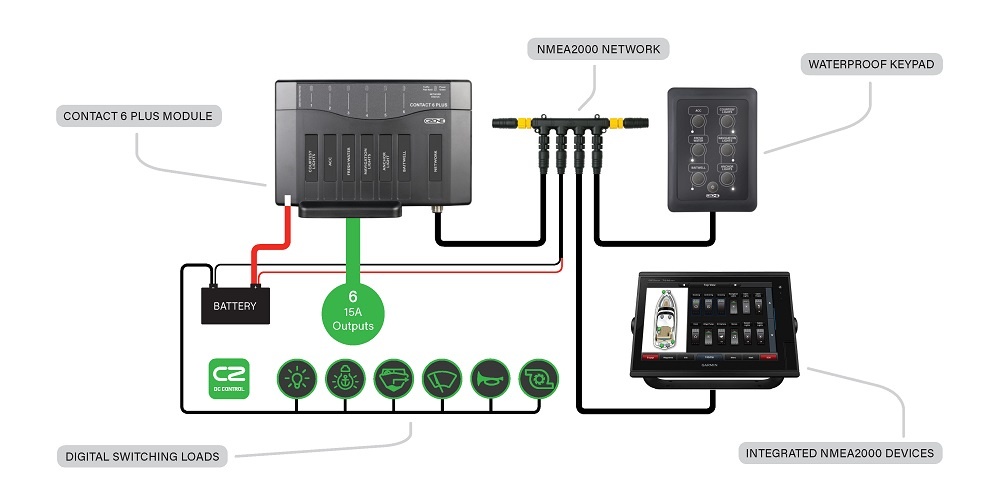

Systeemvoorbeeld 2 | Contact 6 PLUS in Netwerk (NMEA 2000)
In dit voorbeeld zijn de Contact 6 PLUS en de waterdichte keypad volledig NMEA 2000 compatibel. Op deze wijze zijn ze inzetbaar als voordelige componenten van een grotere CZone-installatie met een volledige netwerkbackbone. In dit netwer vervangt de NMEA 2000-backbone de Smart Harness. Compatibel met de meeste multifunctionele displays.
Specificaties
Uitgangsdraadbereik: 0,5-6 mm (24 AWG - 8 AWG)
NMEA 2000 verbinding: 1 x CAN Micro-C port
Dimming: alle kanalen PWM bij 100Hz
Uitgangskanalen: 6 x 15A – 12/24V
Circuitbeveiliging: ATC-zekering met alarm voor doorgebrande zekeringen
Bypass circuit: mechanische zekeringsbypass op alle kanalen
Max. stroom: 60A totale modulestroom
Stroomvoorziening: M6 (1/4)
Voedingsspanning: 9-16 V via NMEA 2000 netwerk
Beschermingsgraad: IPx5 (verticaal gemonteerd)
Afmetingen: 128,5 x 202,5 x 45 mm
Gewicht: 0,6 kg
Certificering: CE, ABYC, NMEA, ISO8846/SAEJ1171 Ignition Protected
Stroomverbruik: max. 75 mA / standby 0,3 mA
Temperatuurbereik (omgevingstemperatuur): -15 °C tot 55 °C
Temperatuurbereik (niet werkend): -40 °C tot 85 °C
