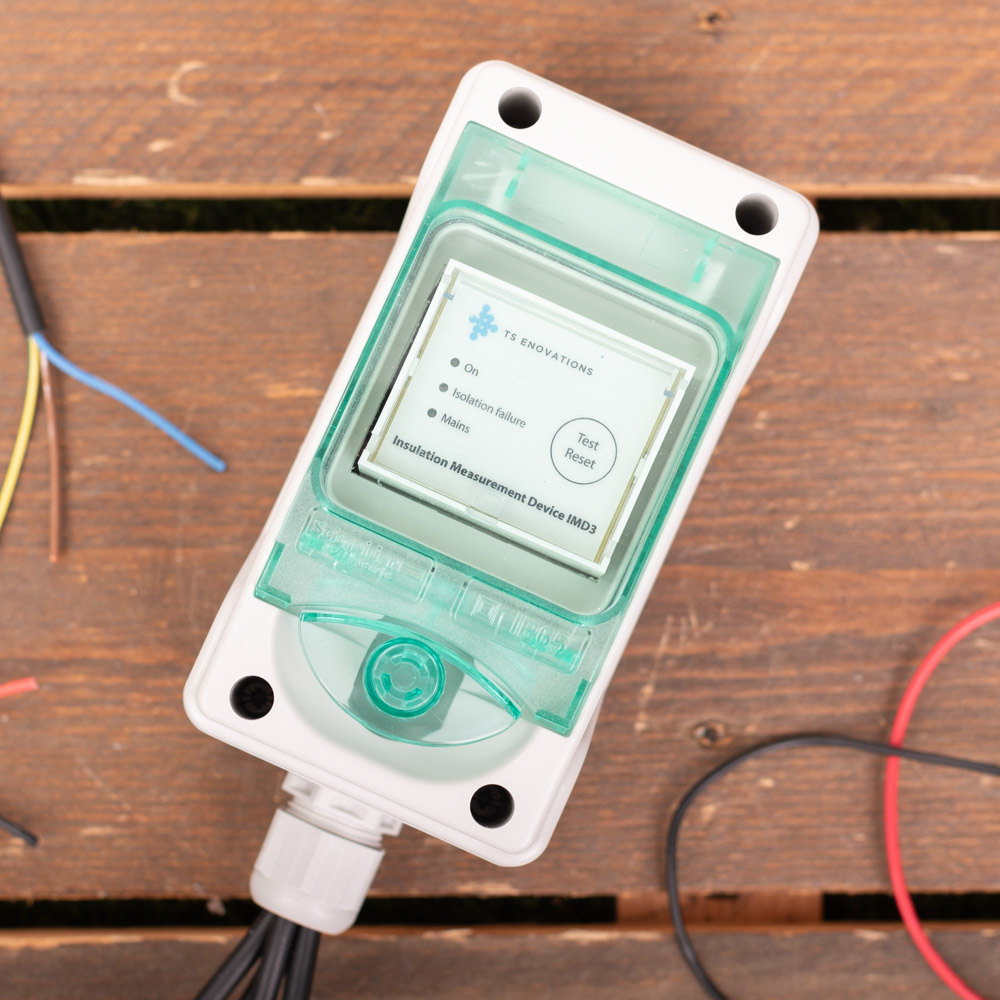

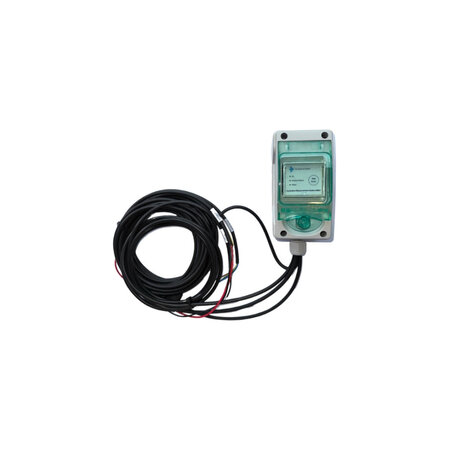

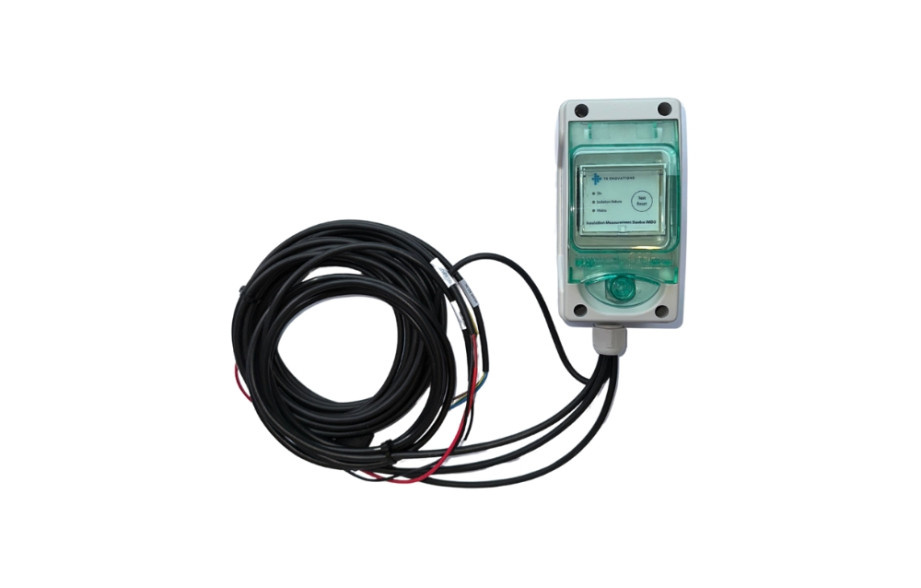

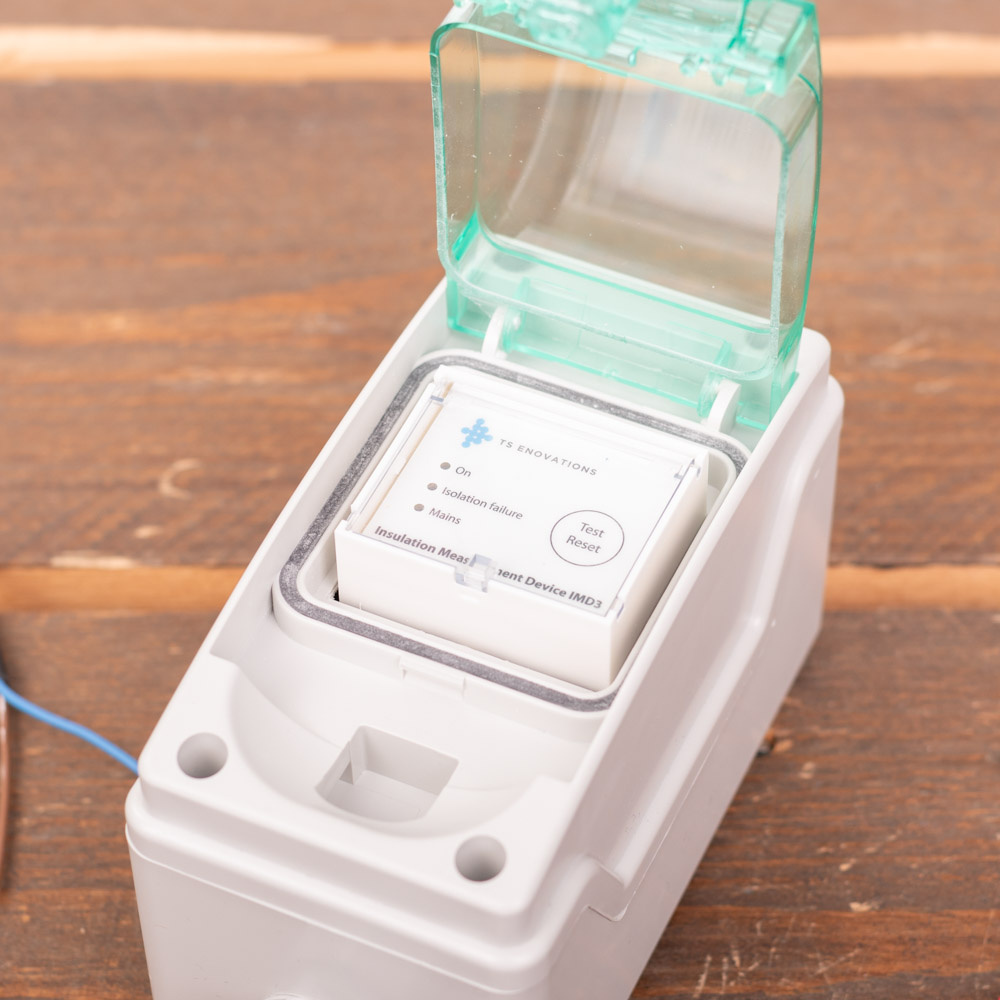

TS IMD3 isolatiebewaker 230V / elk vermogen
Aan het werk met elektrisch gereedschap, waarbij de benodigde 230V stroombron zich bevindt in een voertuig zoals een werkbus? Dan is het gebruik van een goede isolatiebewaking geen vraag, maar een must om schokken, zelfs mogelijk fatale schokken, te voorkomen. De IMD3 van Top Systems behoort tot de meest moderne isolatiebewakers met vooruitstrevende eigenschappen.
Kort gezegd, de isolatiebewaker maakt het mogelijk om ook buiten een voertuig 230 volt (vanuit datzelfde voertuig) te gebruiken, bijvoorbeeld voor elektrisch gereedschap.
De Top Systems IMD3 isolatiebewaker is de opvolger van de IMD2. De belangrijkste verbeteringen:
- De IMD3 heeft geen vermogensbegrenzing en is daarmee te gebruiken op elk omvormervermogen.
- De IMD3 is internationaal goedgekeurd: niet alleen in Europa, maar ook volgens de nog veel strengere normen van elders in de wereld. Bijkomend voordeel is dat deze isolatiebewaker (onder meer KIWA-gecertificeerd) ook buiten Europa gebruikt mag worden.
- De IMD3 is nóg veiliger. Een voorbeeld: is het voertuig aangesloten op het elektriciteitsnet om een accu op te laden? Dan geeft het apparaat direct aan of dit stroomnet een goede dan wel een slechte aardaansluiting heeft.
Waarom is de IMD3 de veiligste isolatiebewaker?
De IMD3 bepaalt de nieuwste normen als het gaat om veiligheid: voor eenieder die buiten een voertuig werkt met een 230V apparaat dat zijn stroom krijgt vanuit dat (werk)voertuig.
De IMD3 van Top Systems heeft, in tegenstelling tot zijn voorgangers, geen doorschakelvermogen. De omvormer wordt nu namelijk via de remote-aansluiting uitgeschakeld.
Deze moderne isolatiebewaker voor 230V waarschuwt ook direct als de aardaansluiting vanuit het net onvoldoende is of zelfs ontbreekt.
Het apparaat voldoet aan wereldwijd de strengste goedkeuringsnormen, waaronder het KIWA-certificaat.
Zo werkt de isolatiebewaker IMD3
De isolatiebewaker zet een spanning op leidingen die de stroom geleiden, en meet deze stroom/spanning doorlopend. Daarbij zal het heengaande spanningssignaal gelijk moeten zijn aan het terugkerende signaal. Is dit niet het geval? Dan zal de IMD3 isolatiebewaker dit direct opmerken en ook direct de 230V spanningsdoorvoer uitschakelen.
Zie ook deze video over de isolatiebewaker IMD3 van Top Systems:
Verdere informatie over de IMD3

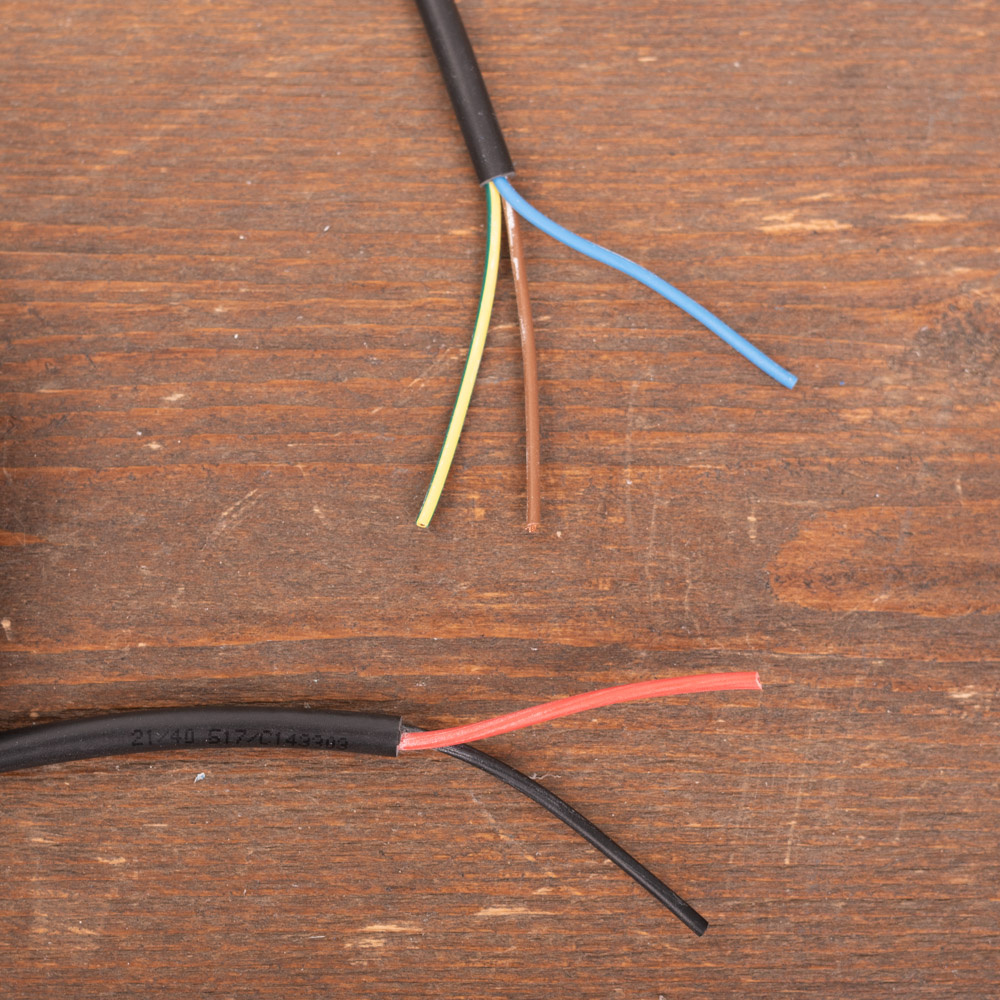

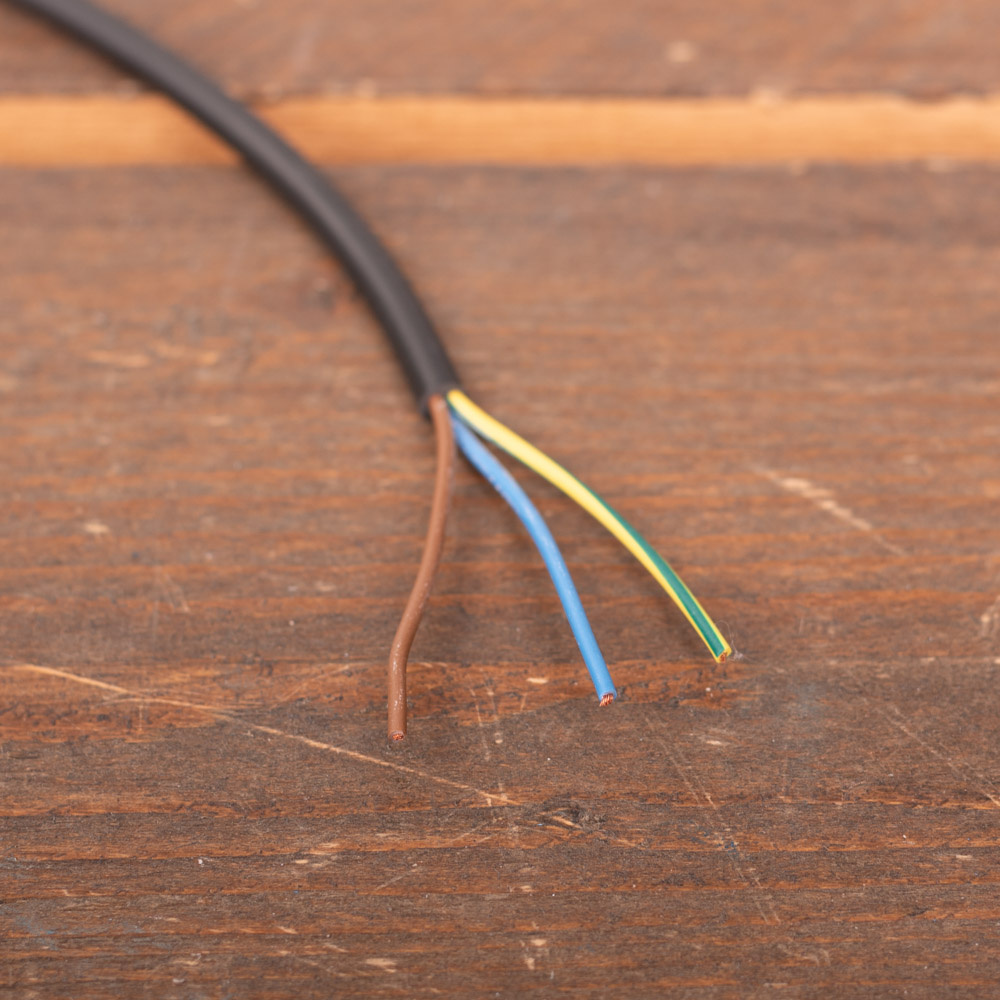

De IMD3 gebruikt voor het meten van de heen- en weergaande spanning 230V sense-draden die slechts dun-geïsoleerd zijn. Dat kan, omdat er geen vermogen doorheen loopt.

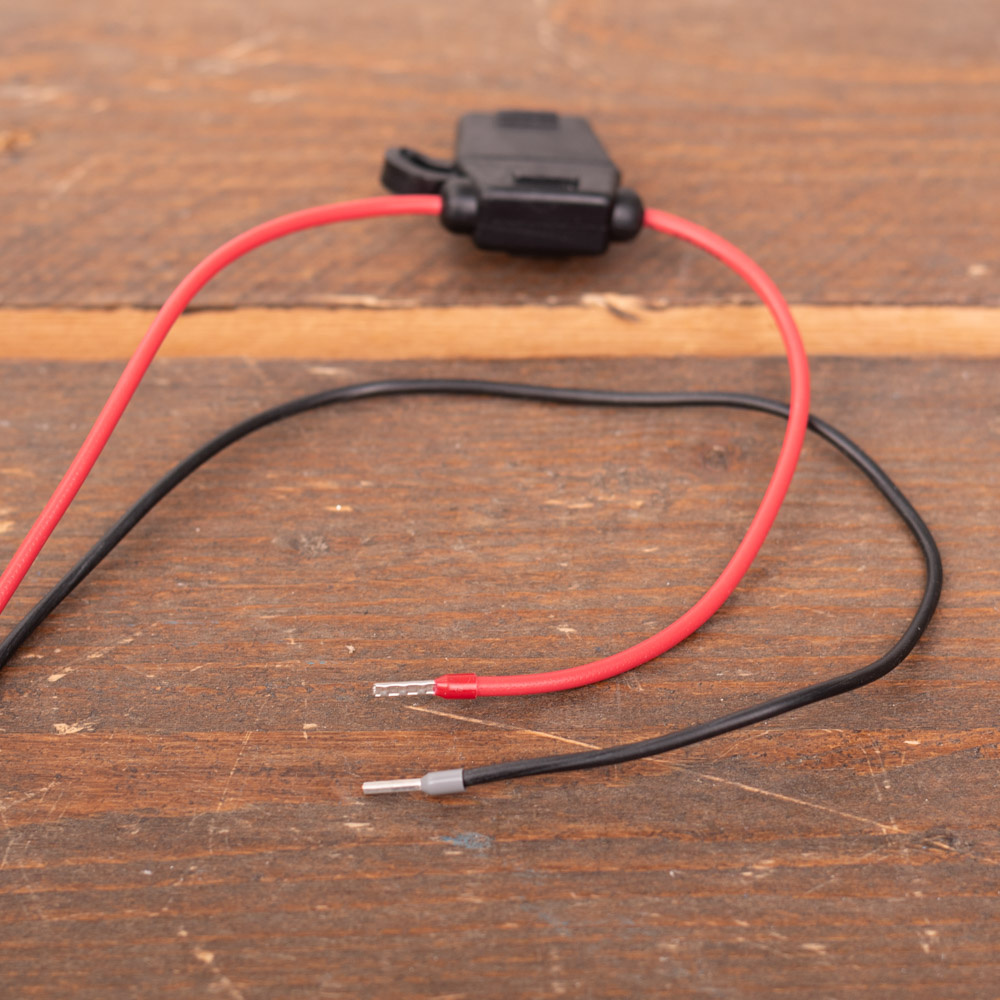

In tegenstelling tot de voorgaande IMD2, heeft de opvolger – het model IMD3 – een DC-voedingsbron van 6 tot 60 Vdc nodig.

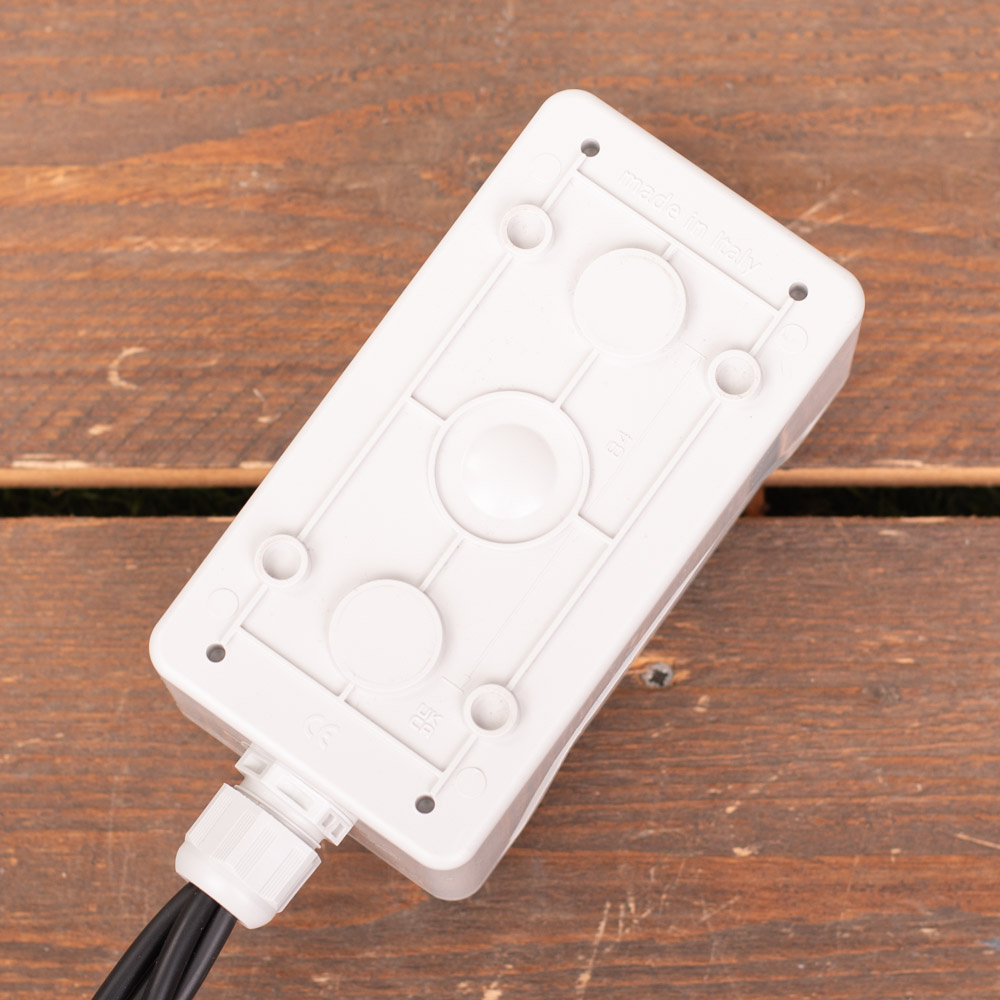

Eenvoudige bevestiging (met DIN-rail)

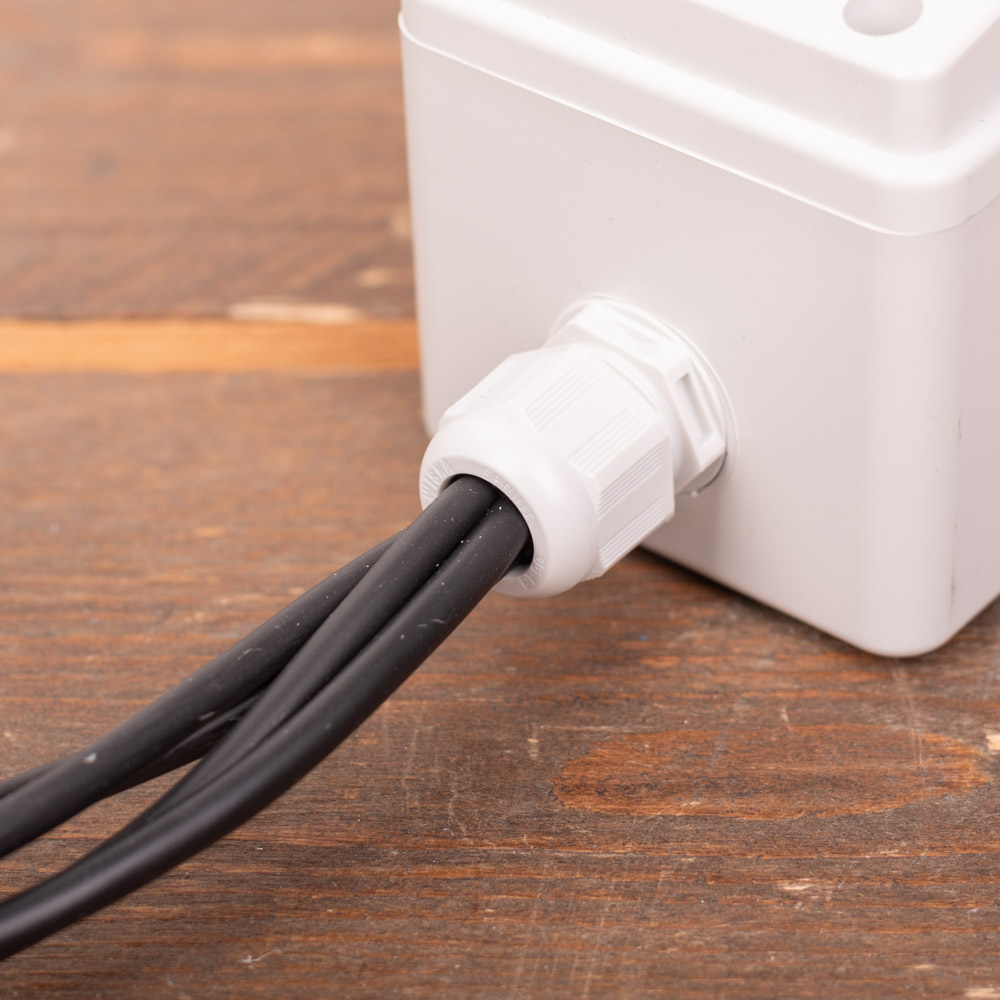

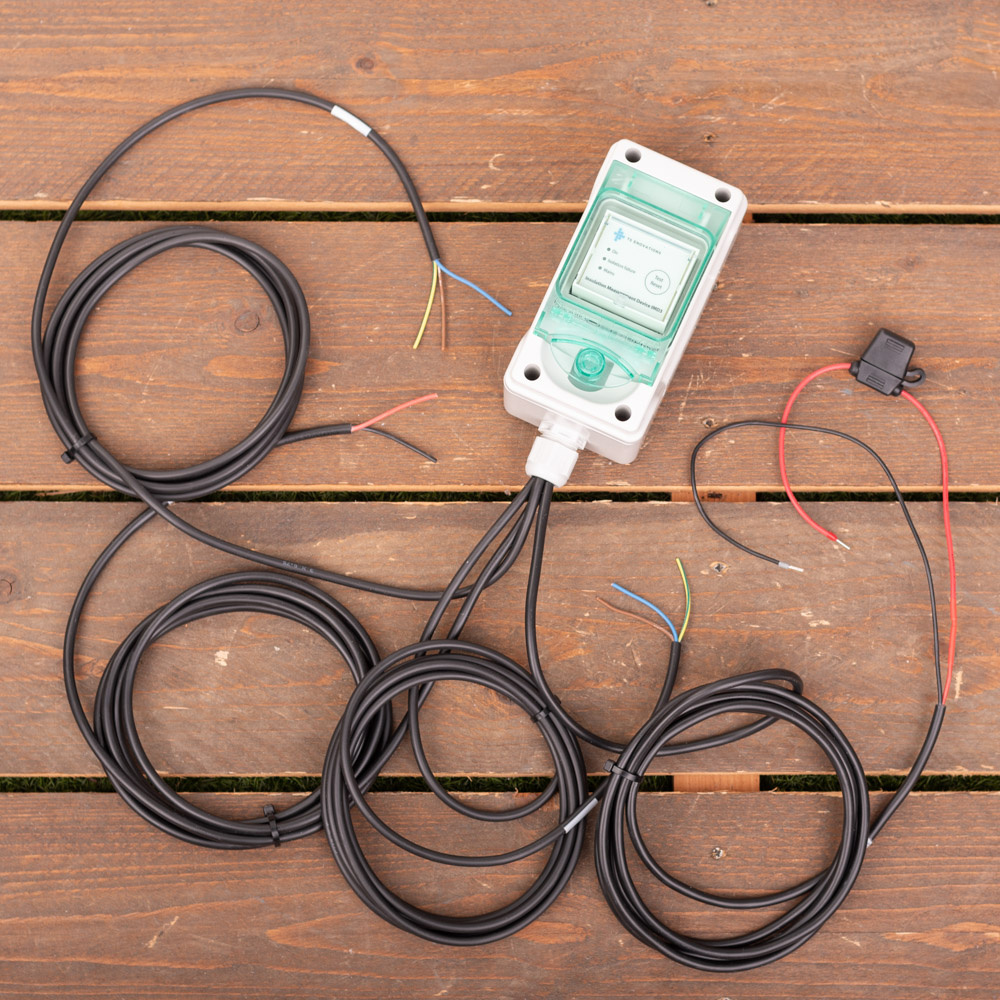

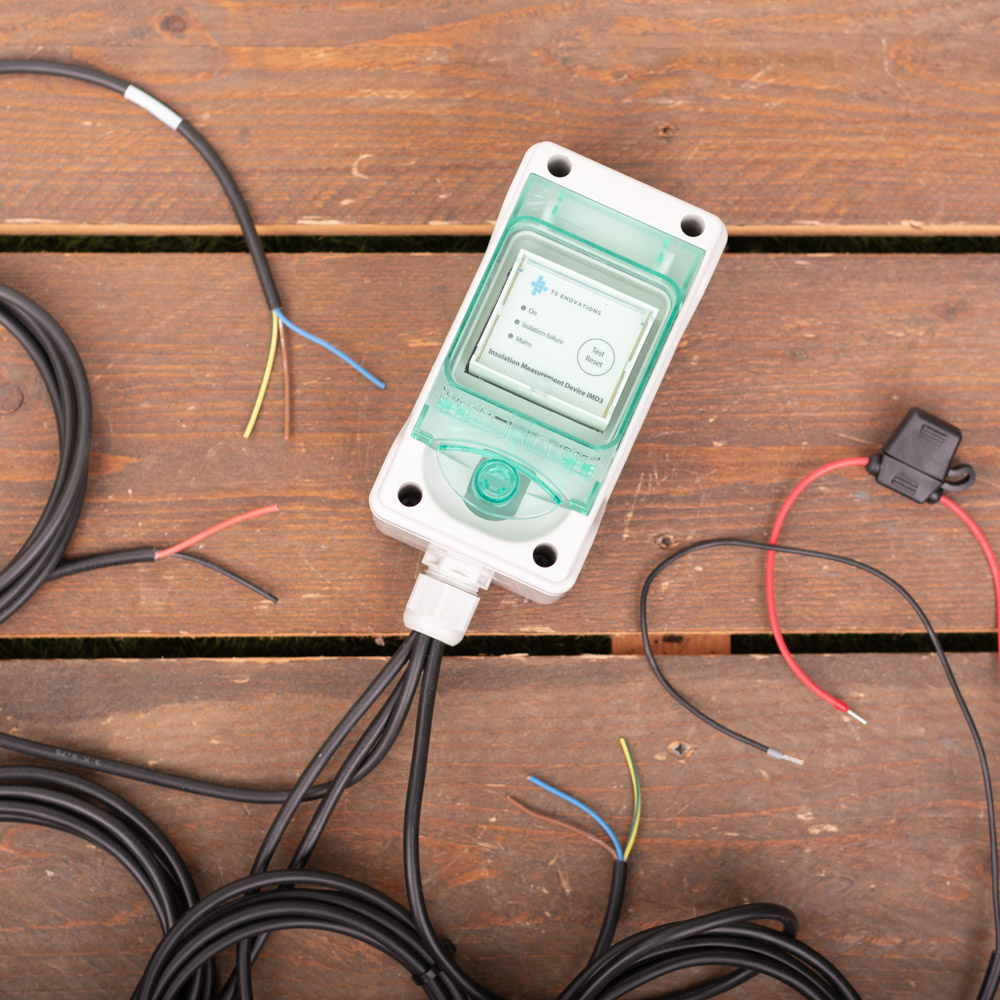

De IMD3 heeft een voorgemonteerde kabelboom. Dat maakt het bevestigen eenvoudig. Het wordt bovendien geleverd in een DIN-rail versie. Dat vereenvoudigt de installatie nog verder, mits dit gebeurt in combinatie met een bestaande DIN-rail kast.
Wilt u de IMD3 inbouwen zonder behuizing? Dat kan, mits u de aansluitingen op de juiste wijze afschermt. Dit is een vereiste vanuit het KIWA-certificaat.
Ook de bijgeleverde handleiding maakt de installatie van deze isolatiebewaker eenvoudig. Deze is specifiek gericht op het creëren van een zogeheten zwevend net(stelsel) met behulp van de software van Victron Energy.
Uitleg over een zwevend netstelsel
De NEN1010-richtlijn schrijft het gebruik van een zwevend netstelsel voor, als er sprake is van een verplaatsbare statische omvormer, en daarbij een veilige aarde niet mogelijk is.
Maar wat is een zwevend netstelsel? Zo'n netstelsel of IT-stelsel is zwevend ten opzichte van de aarde, door het gebruik van een galvanische scheiding en/of ontkoppeling.
Nadere toelichting op een zwevend net
Bij een zwevend net - ook een IU-stelsel genoemd - is het voedingspunt (een transformator / omvormer of generator) niet gekoppeld met aarde. Dus kan er bij dreigende kortsluiting ook géén stroom naar aarde lopen, en kan ook een aardlekschakelaar deze kortsluiting niet voorkomen.
Ontstaat er een tweede kortsluiting naar aarde? Dan kan er een grote stroom gaan lopen. In dat geval kan een overstroombeveiliging voor uitschakeling zorgen. Echter... is er geen kortsluiting naar aarde, maar raakt een persoon het apparaat aan waarop spanning staat? Dan kan niet alleen de aardlekschakelaar, maar óók de overstroombeveiliging hiertegen niet beveiligen!
Een enkele fout in een zwevend net is nog niet meteen gevaarlijk, maar bij twee fouten ontstaat er wel degelijk een zeer gevaarlijke situatie.
Als oplossing is er dus de isolatiebewaker. Zoals beschreven is bij een zwevend net de nul van de installatie niet verbonden met de aarde. Maar een isolatiebewaker meet of er een stroomkring (isolatiefout) ontstaat tussen de nul en de massa, of tussen de fase en de massa, en schakelt op die manier, indien hiervan sprake is, het systeem uit.
Nóg meer weten over de werking van een isolatiebewaker?
Een isolatiebewaker meet niet het verschil van stromen zoals een aardlekschakelaar. De isolatiebewaker meet wél continu de spanningvoerende leidingen, en constateert daarbij verschil tussen heen- en teruggaande signalen. Om precies te zijn, meet een isolatiebewaker de weerstand tussen de actieve draden (fase en nul) en de geelgroene beschermingsleiding.
Directe uitschakeling
Bij een kortsluiting tussen een actieve draad en de geelgroene draad gaat er nog geen stroom lopen naar de beschermingsleiding. De isolatiebewaking meet dan echter wél dat er tussen die twee draden een lage weerstand zit. Is daarvan sprake? Dan schakelt de protector direct de spanning uit.
Verplicht voor bedrijfsmatig gebruik
Het plaatsen van een isolatiebewaker is verplicht bij rijdende en verplaatsbare eenheden bij bedrijfsmatig gebruik. Voor recreatieve voertuigen geldt deze verplichting niet. Noot: zowel de ondernemer als de installateur is verantwoordelijk voor het creëren van een veilige werkplek!
Verplicht voor NEN1010 norm
Is het voedende net beveiligd met een aardlekschakelaar én is de aarde van dat net 100 procent zeker deugdelijk? Dan is een verdere beveiliging volgens de NEN1010 normering niet nodig.
Is dit niet het geval en gebruikt u evenmin enkel en alleen dubbel geïsoleerde (Klasse II normering) gereedschappen? Dan is de isolatiebewaker een verplichte toepassing in uw voertuig.
Deze installatie-eis valt onder de rubrieken 551 en 411 van de NEN1010
De rubrieken 551 en 411 van de NEN1010 (uitgave oktober 2007) zijn als volgt samen te vatten.
Wanneer een verplaatsbare statische omvormer in gebruik is (die een wisselstroom op de uitgang levert), en waarbij geen goede veiligheidsaarde mogelijk is, is het verplicht om volgens de richtlijnen een IT-stelsel toe te passen. Een IT-stelsel is een zwevend netstelsel ten opzichte van aarde, hetgeen verkrijgbaar is door galvanische scheiding en/of ontkoppeling.
Een zwevend netstelsel dient men te beveiligen d.m.v. een isolatiebewakingstoestel dat aan het volgende voldoet. De isolatiebewaker moet de voeding van het te bewaken net in alle fasen automatisch uitschakelen zodra de isolatieweerstand kleiner is dan een van tevoren ingestelde waarde. DC-componenten die aanwezig zijn in de statische omvormer en in het netstelsel achter de omvormer (bijvoorbeeld frequentieregelaars of andere apparaten met halfgeleidertechniek), mogen de juiste werking van het isolatiebewakingstoestel niet beïnvloeden.
Details
Maximale stroom: niet van toepassing!
Afmetingen: 120 x 120 x 57 mm
Gewicht: 0,5 Kg
Handige extra informatie
Aardpen?
Een aardlekbeveiliging werkt niet buiten het voertuig, behalve met het gebruik van een aardpen.
Niet nodig bij dubbele isolatie conform Klasse II
Een isolatiebewaker gebruiken is niet nodig voor het werken met alleen gereedschappen die dubbel geïsoleerd zijn (Klasse II normering).
Let op!
Werken buiten een voertuig met 230V is nooit veilig!
