Victron Cyrix-ct Battery Combiner Kit 12/24V-120A
Met deze Victron Battery Combiner Kit kunt u gemakkelijk een 2e of 3e accusysteem aan uw auto, boot, camper of ander voertuig toevoegen. De Cyrix Battery Combiner of accuscheider is een microprocessor gestuurd relais en is een prima alternatief voor een diodelaadstroomverdeler.

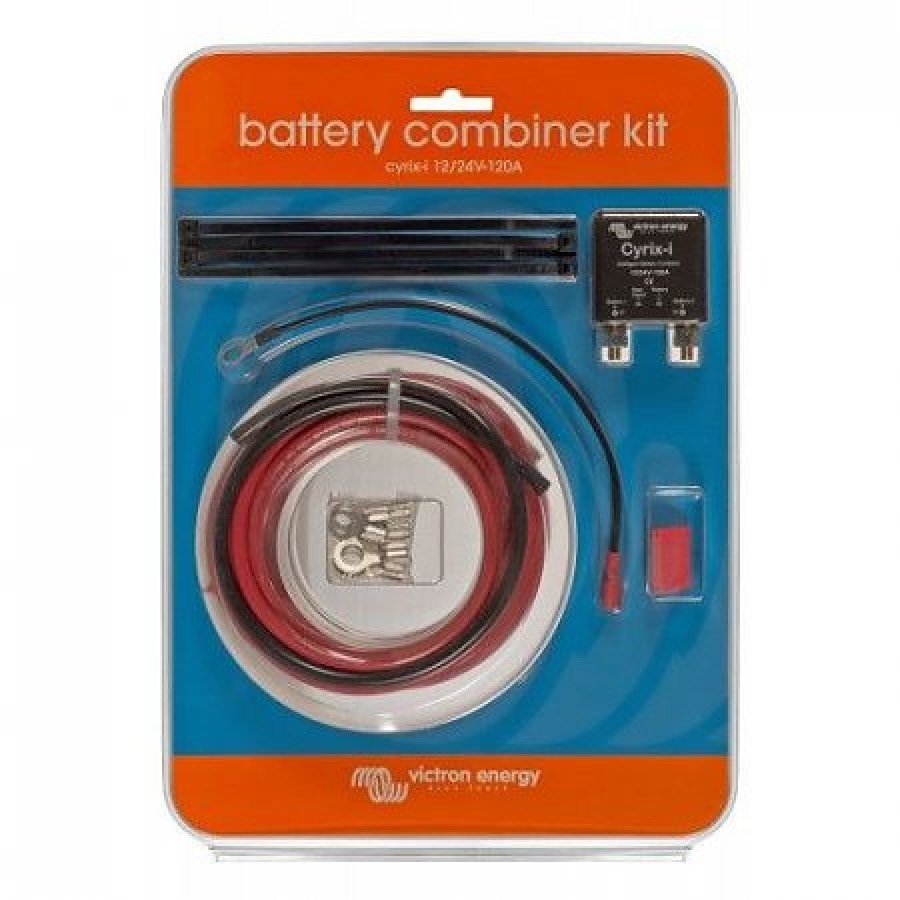

De set bestaat uit
Deze complete installatieset bestaat uit de volgende onderdelen:
- Cyrix-CT 12/24-120A bidirectioneel spanningsgevoelig relais
- 6 meter 10mm² accukabel rood (lees verderop de opmerking over deze kabels)
- 0,5 meter 10mm² accukabel zwart (lees verderop de opmerking over deze kabels)
- 0,2 meter 1.5mm² accukabel met M8 perskabeloog en 6.3 mm AMP plug
- 2 stuks M8 kabelschoen met isolatiekous/ krimpkous
- 4 stuks M6 kabelschoen met isolatiekous/ krimpkous
- 4 stuks kabelbinders/ tiewraps 150 mm
De Cyrix Battery Combiner of accuscheider is een microprocessor gestuurd relais. De aangesloten accu's worden automatisch parallel geschakeld als één van de accu's (meestal de startaccu) een vooraf ingestelde spanning heeft bereikt.
De accessoire-accu/ service-accu en eventueel ook een boegschroefaccu en andere accu's worden allemaal aan de startaccu gekoppeld via een Cyrix-accuscheider. De dynamo wordt meestal rechtstreeks op de startaccu aangesloten. Als de Cyrix-accuscheider vaststelt dat de startaccu de koppelspanning (dan draait de motor) heeft bereikt (13V tot 13,8V voor 12V systemen of 26V tot 27,6V voor 24V systemen) dan zorgt de Cyrix ervoor dat alle accu's parallel geschakeld en daarmee geladen worden. Andersom, als de Cyrix-accuscheider detecteert dat de ontkoppelspanning (motor draait niet) is bereikt (11V tot 12,8V voor 12V systemen of 22V tot 25,7V voor 24V systemen) dan worden de accu's weer ontkoppelt.
Opmerking over de bijgevoegde 10mm2 kabels
De 10mm2 kabels die meegeleverd worden bij dit product zijn echt te dun voor gebruik bij een krachtiger dynamo. Als uw dynamo bijvoorbeeld 90A af kan geven dan adviseren we 35mm2 kabels te gebruiken. Bij de kleinere dynamo’s kunt u prima ofwel 10mm2 gebruiken of 2 x 10mm2 bijvoorbeeld. Ook hierbij geldt weer dat u de kabeldiameter berekent als volgt: Deel de maximale stroom die kan lopen door de kabels door 3 en kies daarna de eerst bovenliggende waarde in diameter onder de beschikbare kabels.
Let op: niet geschikt voor Euro 5 en 6 motoren
De Cyrix Battery Combiner is niet geschikt voor Euro 5 en 6 motoren met een intelligente dynamo.
Maximaal 120A
De Victron Cyrix-ct relais 12/24V-120A kan een maximale stroom van 120A schakelen.
Beveiliging tegen oververhitting
De Cyrix ontkoppelt de aangesloten accu’s automatisch in geval van te hoge temperaturen (door overbelasting of door hoge omgevingstemperaturen). De Cyrix herstelt de parallelle koppeling als deze weer is afgekoeld.
12V en 24V
De Cyrix-ct 12/24 detecteert automatisch de systeemspanning en werkt prima met 12V en 24V systemen.
Geen spanningsverlies
De Cyrix-accuscheider is een uitstekend alternatief voor diodelaadstroomverdelers. Het grote voordeel van de Cyrix is dat het spanningsverlies praktisch nihil is. Hierdoor hoeft de uitgangsspanning van dynamo's of acculaders niet verhoogt te worden.
Voorrang voor de startaccu
U schakelt meestal de dynamo rechtstreeks op de startaccu aan. De accessoire-accu en eventueel ook andere accu's worden allemaal aan de startaccu gekoppeld met een Cyrix-accuscheider. Als de Cyrix vaststelt dat de startaccu de koppelspanning (van 13V tot 13,8V of 26V tot 27,6V voor 24V systemen) heeft bereikt zal de Cyrix alle accu's parallel schakelen zodat deze allemaal geladen worden. Dit gebeurt na het starten als de motor loopt. Als de koppelspanning weer onder een bepaald niveau komt (11V tot 12,8V of 22V tot 25,7V voor 24V systemen), dus als de motor niet meer draait, dan schakelt het relais weer uit.
Start Assist
Start Assist houdt in: parallelle schakeling in geval van nood.
De Victron Cyrix kan ook worden ingeschakeld door middel van een drukknop of schakelaar (de Cyrix blijft dan gedurende 30s actief) om accu’s handmatig parallel te schakelen. Dit komt van pas in geval van nood als de startaccu leeg of kapot is. U gebruikt dan via het relais het vermogen van de accessoire-accu waardoor u alsnog kunt starten.
Bidirectionele spanningsmeting en voeding uit beide accu's
De Cyrix meet de spanning van beide aangesloten accu's of accubanken. Hierdoor schakelt de Cyrix de accu's ook parallel als bijvoorbeeld de accessoire-accu wordt opgeladen door een acculader. De startaccu zal dan dus ook geladen worden.

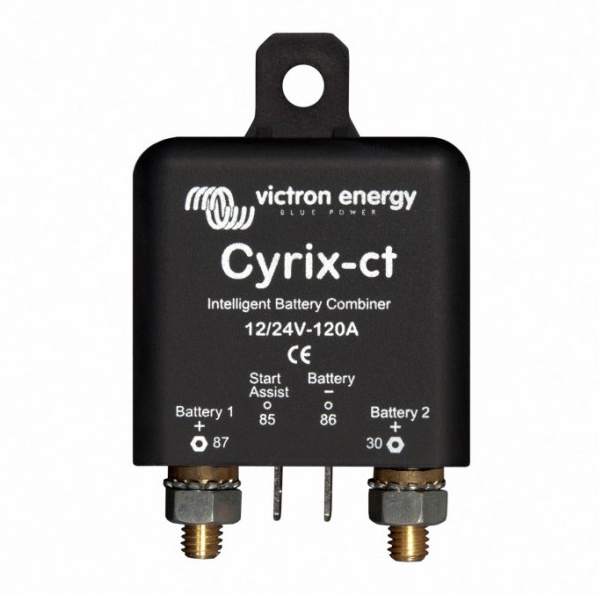

Details m.b.t. de Cyrix-ct 12/24-120A
Afmetingen: 80x80,46mm
Gewicht: 0,11kg
Draadeinden Cyrix 12/24-120: 13 mm (M6)
Maximale stroom: 120A
Voltage: 12V en 24V systemen
Handige extra informatie bij uw Combiner Kit
De juiste bekabeling, montage en beveiliging van uw installatie
Ook voor de juiste bekabeling van uw installatie bent u bij ons ook aan het juiste adres. We hebben voor alle aansluitingen de beste kabels die u per meter kunt bijbestellen bij uw bestelling. Naast kabels hebben we ook zekeringen, zekeringhouders, perskabelogen en meer voor de montage en inrichting van uw installatie.
