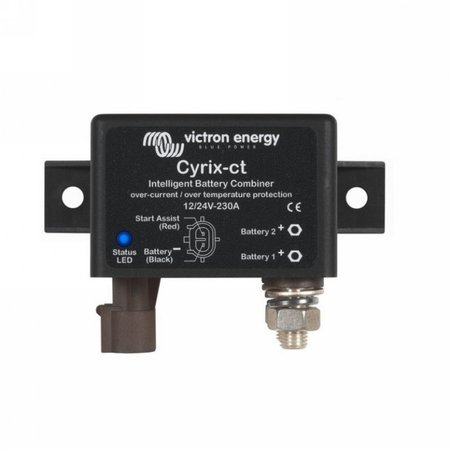

Victron Cyrix-ct combiner relais 12/24V-230A
De Cyrix Battery Combiner of accuscheider is een microprocessor gestuurd intelligent relais. De aangesloten accu's worden automatisch parallel geschakeld als één van de accu's (meestal de startaccu) een vooraf ingestelde spanning heeft bereikt.
De accessoire-accu/ service-accu en eventueel ook een boegschroefaccu en andere accu's worden allemaal aan de startaccu gekoppeld via een Cyrix-accuscheider. De dynamo wordt meestal rechtstreeks op de startaccu aangesloten. Als de Cyrix-accuscheider vaststelt dat de startaccu de koppelspanning (dan draait de motor) heeft bereikt (13V tot 13,8V voor 12V systemen of 26V tot 27,6V voor 24V systemen) dan zorgt de Cyrix ervoor dat alle accu's parallel geschakeld en daarmee geladen worden. Andersom, als de Cyrix-accuscheider detecteert dat de ontkoppelspanning (motor draait niet) is bereikt (11V tot 12,8V voor 12V systemen of 22V tot 25,7V voor 24V systemen) dan worden de accu's weer ontkoppelt.
Let op
De Cyrix Battery Combiner is niet geschikt voor Euro 5 en 6 motoren met een intelligente dynamo.
Maximaal 230A
De Victron Cyrix-ct relais 12/24V-230A kan een maximale stroom van 230A schakelen.
LED-statusindicatie
De Victron Cyrix-ct relais 12/24V-230A heeft aan de voorzijde van het apparaat een LED die de status van het relais aangeeft. Deze LED werkt als volgt.
LED aan: relais gekoppeld
LED brandt 10 seconden: relais ontkoppeld
LED brandt 2 seconden: verbinding wordt gemaakt
LED knippert om de 2 seconden: verbinding wordt verbroken
LED knippert om de 0,25 seconden: alarm (kan betekenen: overtemperatuur of spanning > 16V of spanning beide accu's < 10V of spanning één accu < 2V) (bij 24V systemen deze waarden met 2 vermenigvuldigen)
Beveiliging tegen oververhitting
De Cyrix ontkoppelt de aangesloten accu’s automatisch in geval van te hoge temperaturen (door overbelasting of door hoge omgevingstemperaturen). De Cyrix herstelt de parallelle koppeling als deze weer is afgekoeld.
12V en 24V
De Cyrix-ct 12/24 detecteert automatisch de systeemspanning en werkt prima met 12V en 24V systemen.
Geen spanningsverlies
De Cyrix-accuscheider is een uitstekend alternatief voor diodelaadstroomverdelers. Het grote voordeel van de Cyrix is dat het spanningsverlies praktisch nihil is. Hierdoor hoeft de uitgangsspanning van dynamo's of acculaders niet verhoogt te worden.
Voorrang voor de startaccu
U schakelt meestal de dynamo rechtstreeks op de startaccu aan. De accessoire-accu en eventueel ook andere accu's worden allemaal aan de startaccu gekoppeld met een Cyrix-accuscheider. Als de Cyrix vaststelt dat de startaccu de koppelspanning (van 13V tot 13,8V of 26V tot 27,6V voor 24V systemen) heeft bereikt zal de Cyrix alle accu's parallel schakelen zodat deze allemaal geladen worden. Dit gebeurt na het starten als de motor loopt. Als de koppelspanning weer onder een bepaald niveau komt (11V tot 12,8V of 22V tot 25,7V voor 24V systemen), dus als de motor niet meer draait, dan schakelt het relais weer uit.
Start Assist
Start Assist houdt in: parallelle schakeling in geval van nood.
De Victron Cyrix kan ook worden ingeschakeld door middel van een drukknop of schakelaar (de Cyrix blijft dan gedurende 30s actief) om accu’s handmatig parallel te schakelen. Dit komt van pas in geval van nood als de startaccu leeg of kapot is. U gebruikt dan via het relais het vermogen van de accessoire-accu waardoor u alsnog kunt starten.
Bidirectionele spanningsmeting en voeding uit beide accu's
De Cyrix meet de spanning van beide aangesloten accu's of accubanken. Hierdoor schakelt de Cyrix de accu's ook parallel als bijvoorbeeld de accessoire-accu wordt opgeladen door een acculader. De startaccu zal dan dus ook geladen worden.
Details
Afmetingen: 65 x 100 x 50 mm
Gewicht: 0,27 kg
Draadeinden Cyrix 12/24-230: 16 mm (M8)
Maximale stroom: 230A
Voltage: 12V en 24V systemen
Handige extra informatie bij uw Cyrix-ct relais
De juiste bekabeling, montage en beveiliging van uw installatie
Ook voor de juiste bekabeling van uw installatie bent u bij ons ook aan het juiste adres. We hebben voor alle aansluitingen de beste kabels die u per meter kunt bijbestellen bij uw bestelling. Naast kabels hebben we ook zekeringen, zekeringhouders, perskabelogen en meer voor de montage en inrichting van uw installatie.
