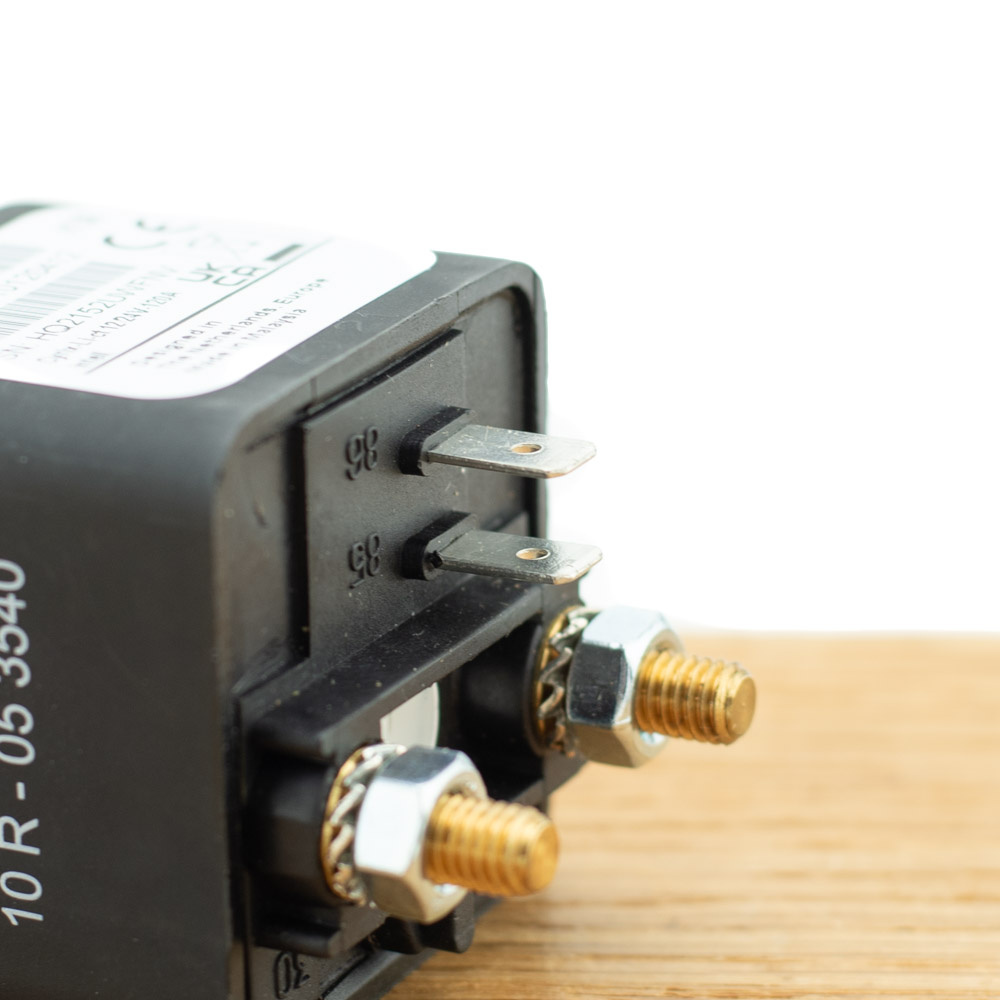

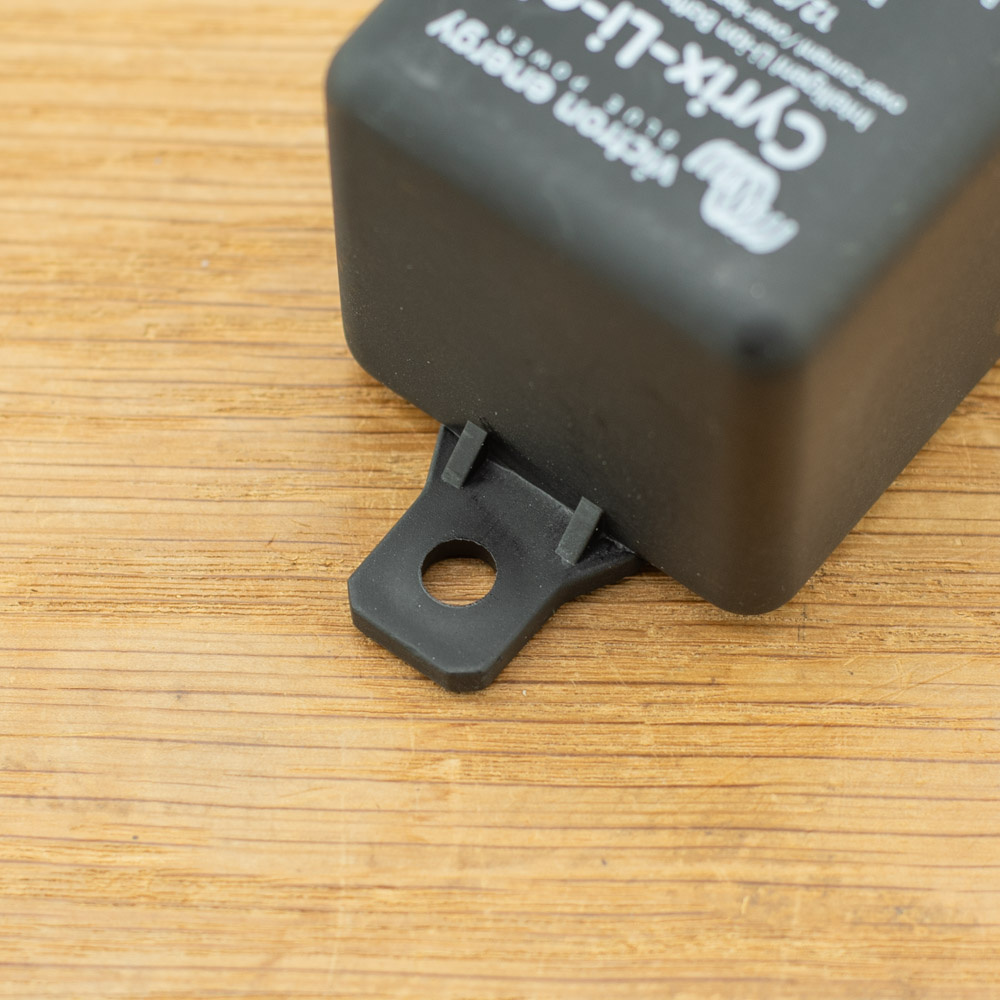

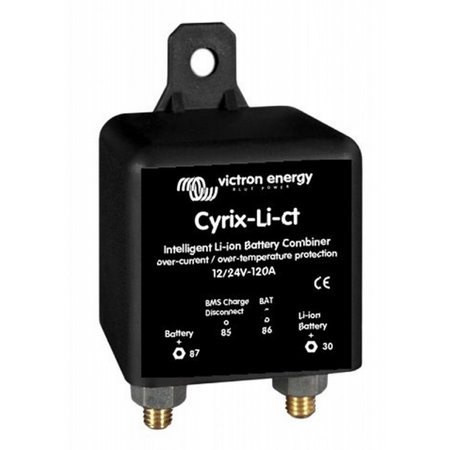

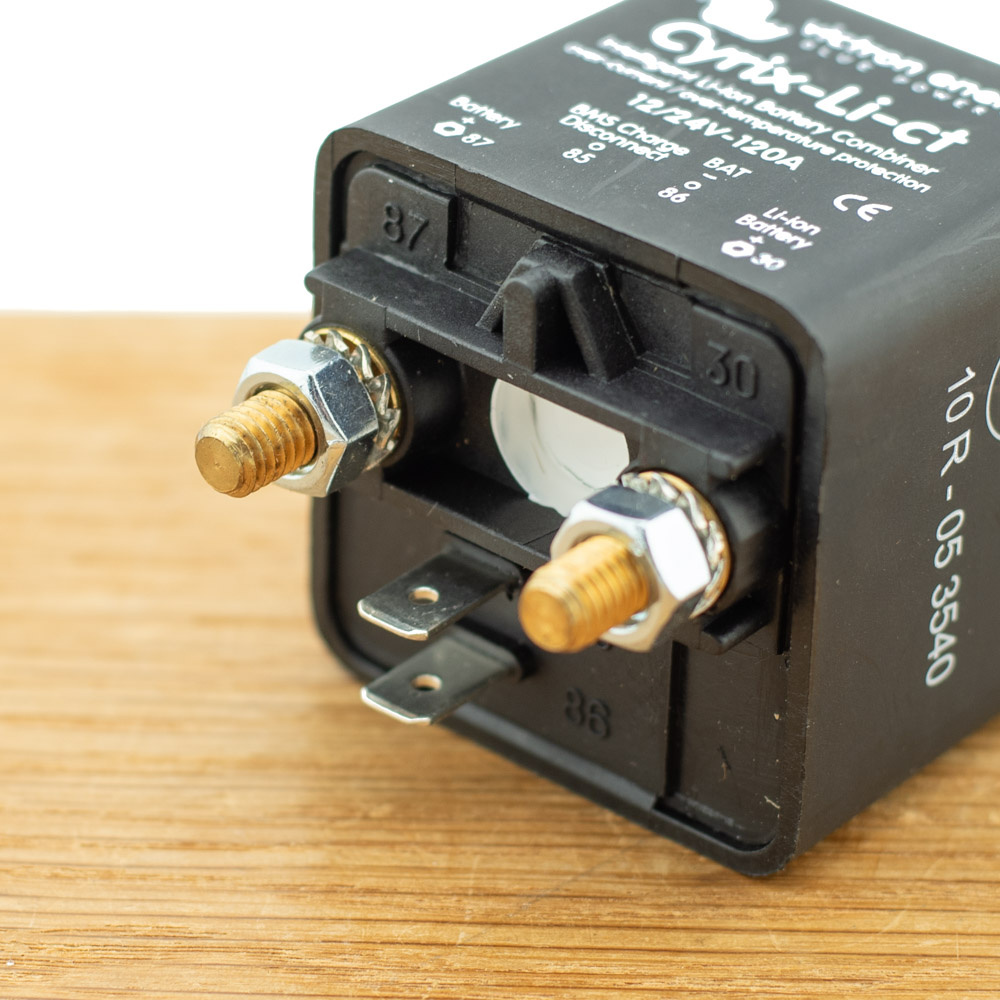

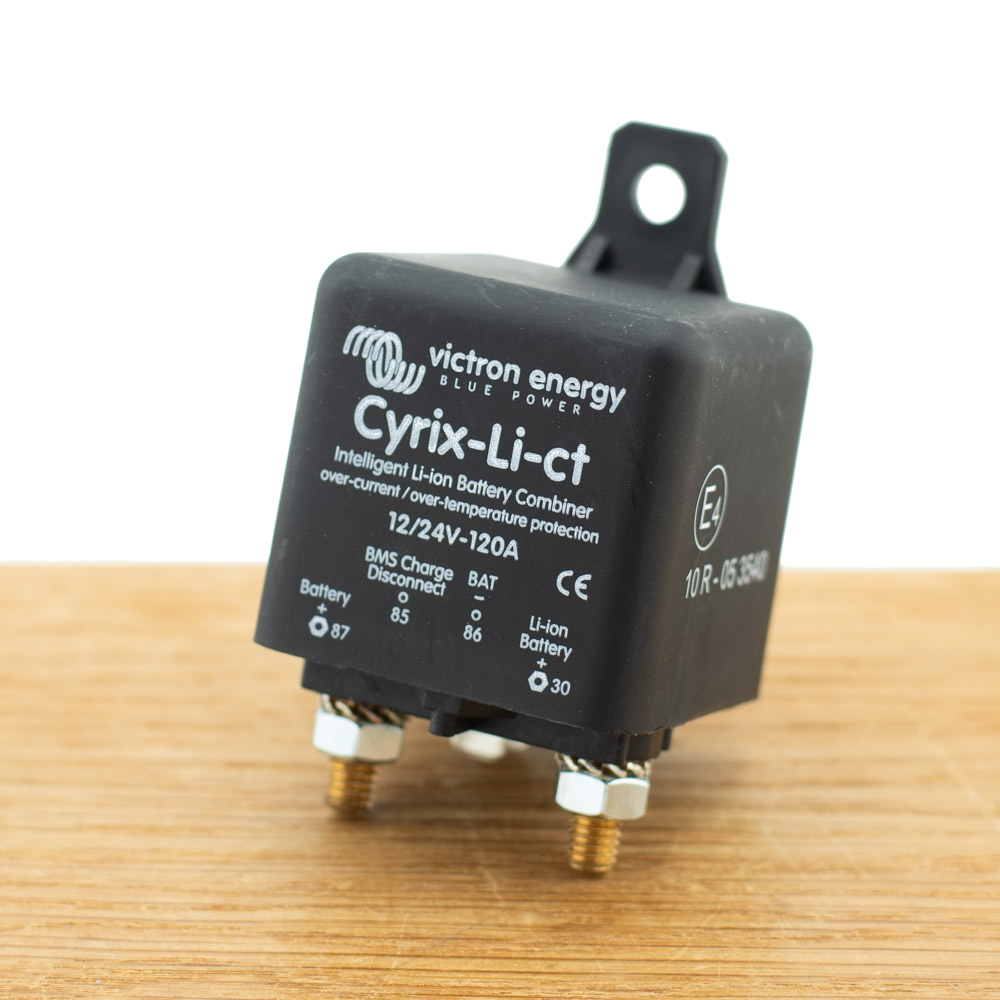

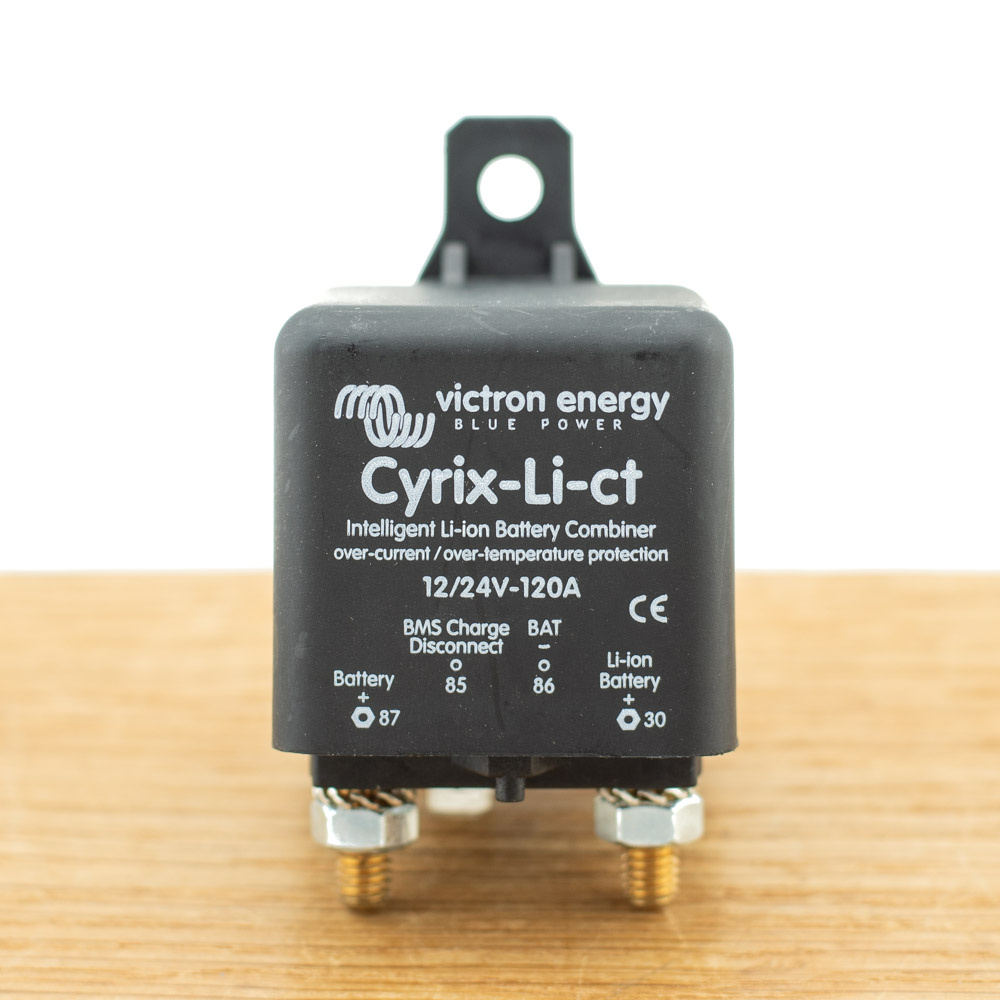

Victron Victron Cyrix-Li-ct 12/24-120A combiner
De Victron Cyrix-Li-ct 12/24 120A combiner is een microprocessor gestuurd relais voor het koppelen en ontkoppelen van systemen met een LiFePO4 accu. De maximale stroom voor deze Combiner is 120A. Deze Cyrix-Li-ct is geschikt voor 12V en 24V systemen.
De LiFePO4-batterij: voorkomen van onderspanning, overspanning en oververhitting van de cellen
De eerste beschermingslinie is die van celbalancering in de accu zelf. Alle Victron LiFePO4-batterijen hebben een geïntegreerde celbalancering.
De tweede beschermingslinie bestaat uit:
- Het uitschakelen van de belasting in het geval van een naderende onderspanning in een cel.
- En uitschakeling of verlaging van de laadstroom in geval van dreigende celoverspanning, te hoge temperatuur (> 50 ° C) of te lage temperatuur (<0 ° C).
Het VE.Bus BMS vormt de kern van de tweede beschermingslijn. Niet alle verbruikers of laders kunnen echter rechtstreeks door het VE.Bus BMS worden aangestuurd. Om dergelijke verbruikers of laders uit te schakelen zijn er verschillende VE.Bus BMS bestuurbare Cyrix-schakelaars/ relais beschikbaar.
De Cyrix-Li-ct
De Cyrix-Li-ct 12/24 120A combiner is een microprocessor gestuurd relais voor het koppelen en ontkoppelen van systemen met een LiFePO4 accu. De maximale stroom voor deze Combiner is 120A.
De werking van de Cyrix-Li-ct
De Cyrix-Li-ct maakt een parallelle verbinding met een loodzuur-startaccu en een LiFePO4-accu als:
- de laadontkoppeluitgangsspanning van het VE.Bus BMS hoog is, en
- als 13,4V (respectievelijk 26,8V voor 24V systemen) of meer op een van de accupolen.
De Cyrix ontkoppelt direct:
- als de regel-uitgangsspanning ‘free floating’ wordt (en er dus celoverspanning of celovertemperatuur optreedt), en/of
- als de accuspanning onder 13,2V daalt.
Starthulpfunctie: Het relais sluit gedurende 30 seconden om zo te helpen bij het starten.
Ingebouwde overspanningsbegrenzer
De ingebouwde overspanningsbegrenzer beperkt de spanningspiek die kan optreden als de Cyrix plotseling ontkoppelt als gevolg van celoverspanning of celovertemperatuur.
Details
Systeemspanning: 12V en 24V
Maximale stroom: 120A
Eigen verbruik indien relais geopend: < 4 mA
Regelingangsspanning:
- De Cyrix koppelt aan als de regelingangsspanning hoog is (ongeveer gelijk aan de accuspanning)
- De Cyrix ontkoppelt als de regelingangsspanning "free floating" wordt gelaten of omlaag wordt gebracht.
Koppelspanning:
- 12V-systeem: 13,4V < V < 13,7V: 120 s / 13,7V < V < 13,9V: 30 s / V > 13,9V: 4 s
- 24V-systeem: 26,8V < V < 27,4V: 120 s / 27,4V < V < 27,8V: 30 s / V > 27,8V: 4 s
Ontkoppelingsspanning:
- 12V-systeem: 13,3V < V < 13,2V: 10 s / V < 13,2V: direct
- 24V-systeem: 26,6V < V < 26,4V: 10 s / V < 26,4V: direct
Beschermingsgraad: IP54
Afmetingen: 46 x 46 x 80 mm
Gewicht: 0,11 kg
